引き続き、タイトルの通り「週刊 海賊戦艦 アルカディア号 ダイキャストギミックモデルをつくる」をまとめて預かったので、製作を続ける。
今日は、「週刊 海賊戦艦 アルカディア号」の第111号を組み立てていきたいと思う。
早速開封して、「週刊 海賊戦艦 アルカディア号」の第111号のパーツから見ていこう。

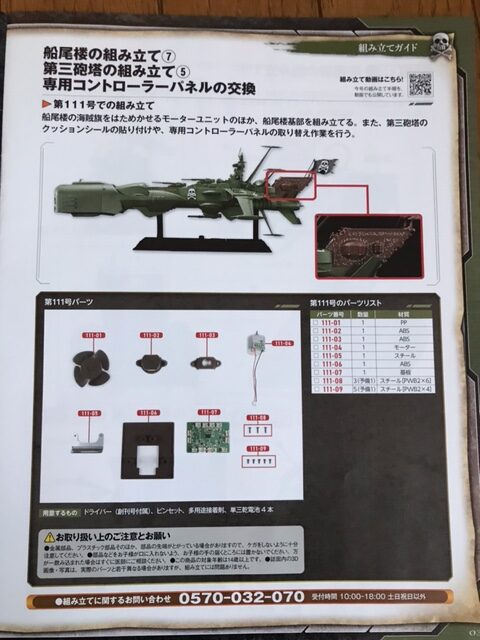

第111号のパーツ
今回は、「週刊 海賊戦艦 アルカディア号」の船尾楼の組み立て⑦ 第三砲塔の組み立て⑤ 専用コントローラーパネルの交換となっている。
船尾楼の海賊旗をはためかせるモーターユニットのほか、船尾楼基部を組み立てる。また、第三砲塔のクッションシールの貼り付けや、専用コントローラーパネルの取り換え作業をおこなうとの記述がある。
早速、組み立てガイドを参照して組み立て開始。
STEP 01 船尾楼の組み立て⑦

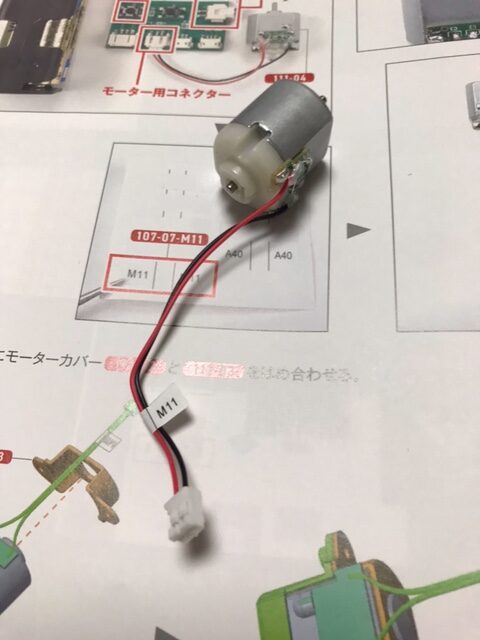

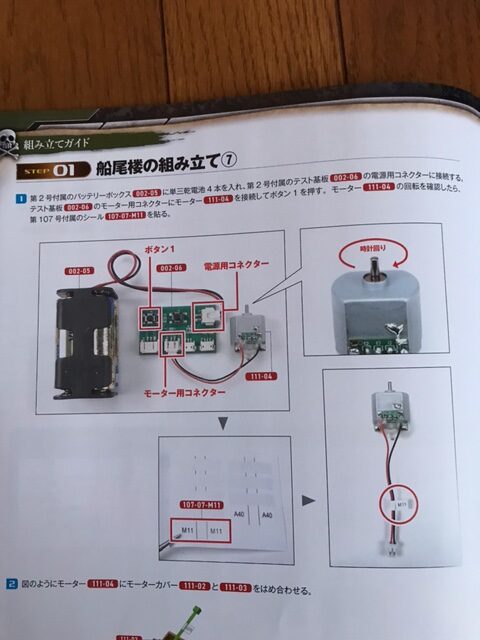

第2号付属のバッテリーボックス002-05に単三乾電池4本を入れ、第2号付属のテスト基板002-06の電源コネクターに接続する。テスト基板002-06のモーター用コネクターにモーター111-04を接続してボタン1を押す。モーター111-04の回転を確認したら、第107号付属のシール107-07-M11を貼る。

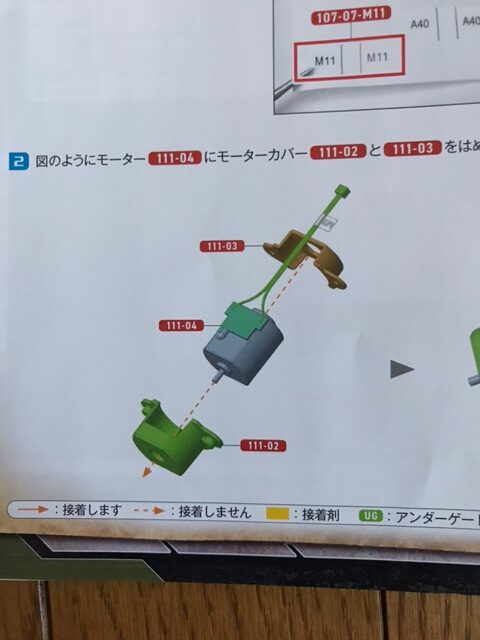

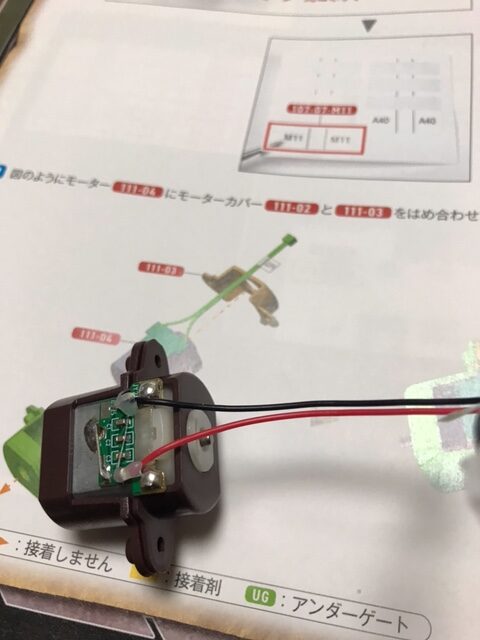

図のようなモーター111-04にモーターカバー111-02と111-03をはめ合わせる。

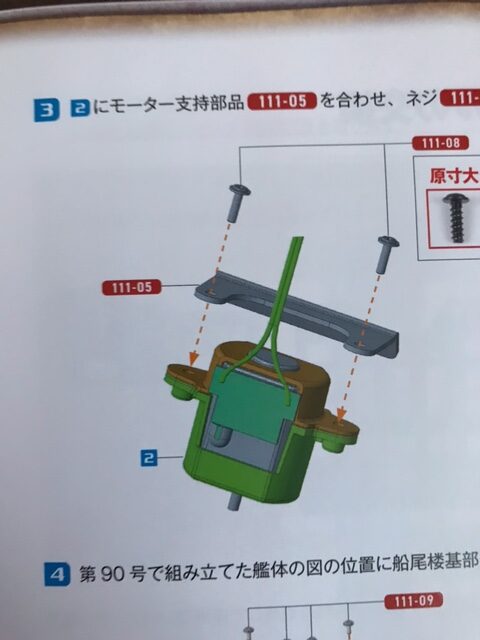

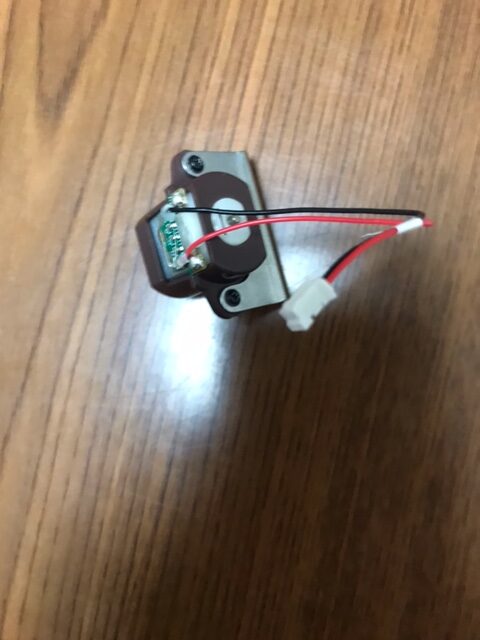

モーター指示部品111-05を合わせ、ネジ111-08で2ヵ所を固定する。

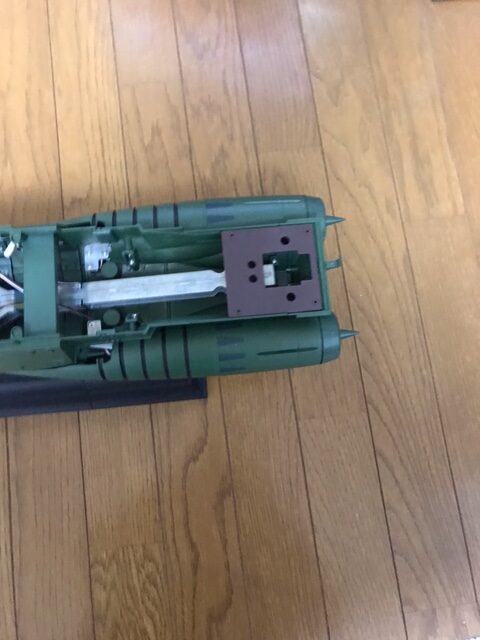

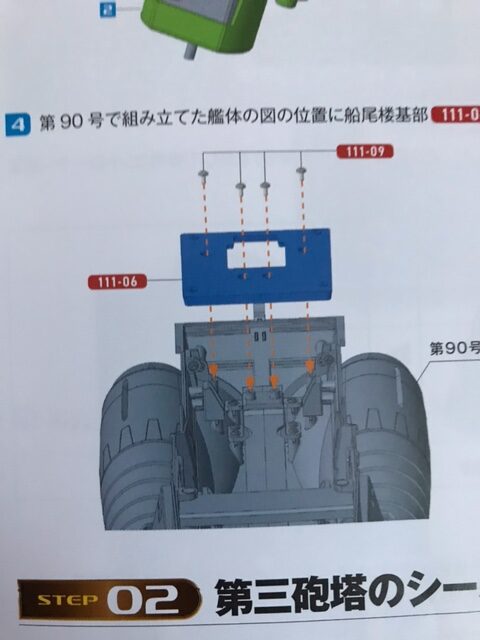

第90号で組み立てた艦体の図の位置に船尾楼基部111-06をはめ込み、ネジ111-09で4ヵ所を固定する。
STEP 02 第三砲塔のシールの貼り付け

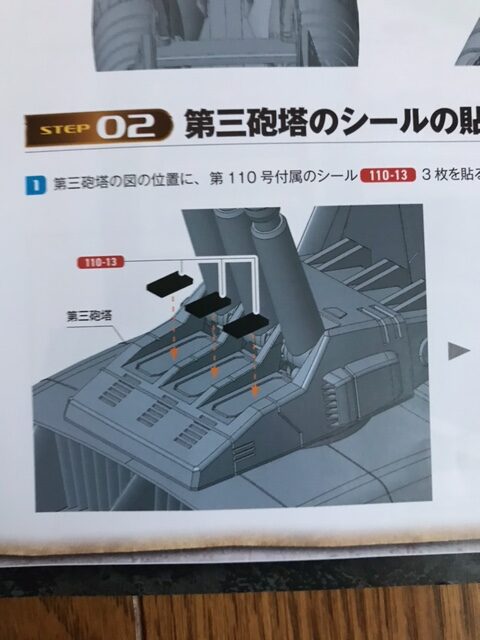

第三砲塔の位置に、第110号付属のシール110－13 3枚を貼る。
STEP 03 専用コントローラーパネルの交換
重要POINT

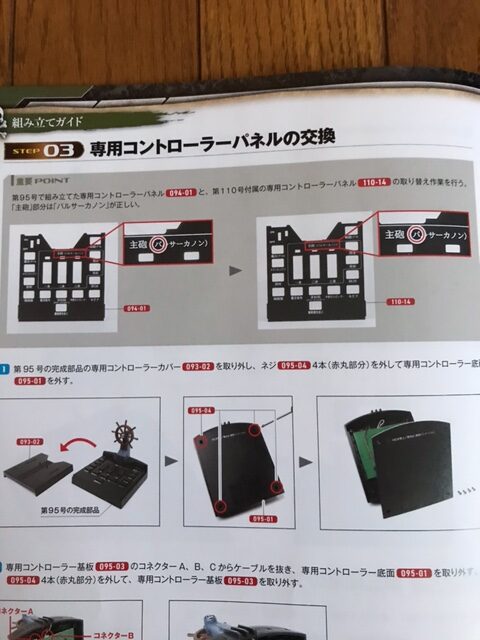

第95号で組み立てた専用コントローラーパネル094-01と、第110号付属の専用コントローラーパネル110-14の取り替え作業を行う。「主砲」部分は「パルサーカノン」が正しい。
第95号の完成部品の専用コントローラーカバー093－02を取り外し、ネジ095－04 4本（赤丸部分）を外して専用コントローラー底面095-01を外す。

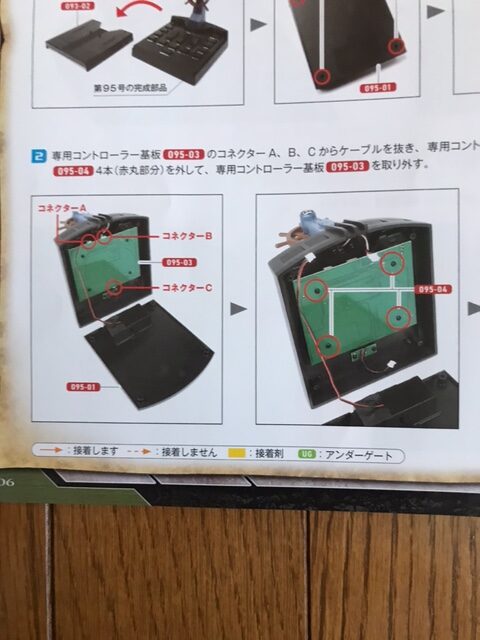

専用コントローラー基部095-03のコネクターA、B、Cからケーブルを抜き、専用コントローラー底面095-01を取り外す、ネジ095-04 4本（赤丸部分）を外して、専用コントローラー基板 095-03を取り外す。

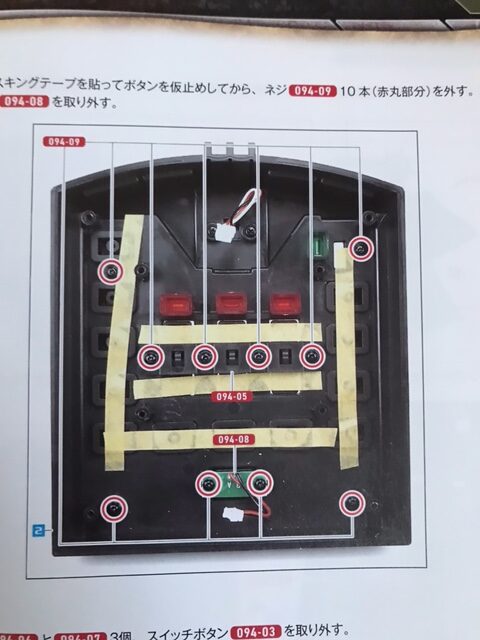

写真の位置にマスキングテープを貼ってボタンを仮止めしてから、ネジ094-09 10本（赤丸部分）を外す。スイッチボタン指示部品094-05とスイッチ094-08を取り外す。

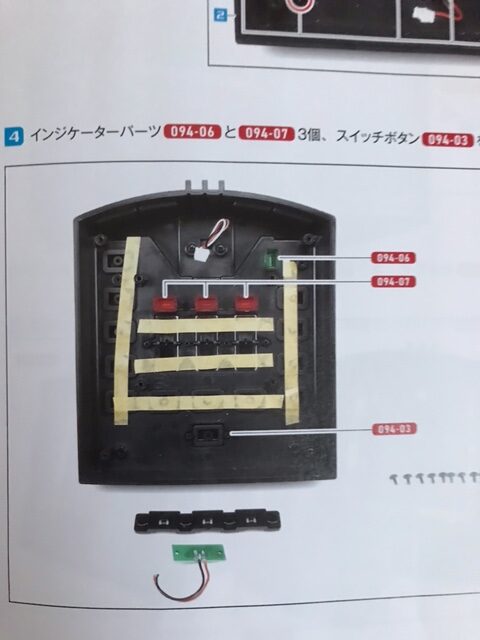

インジケーター094-06と094-07 3個、スイッチボタン094-03を取り外す。

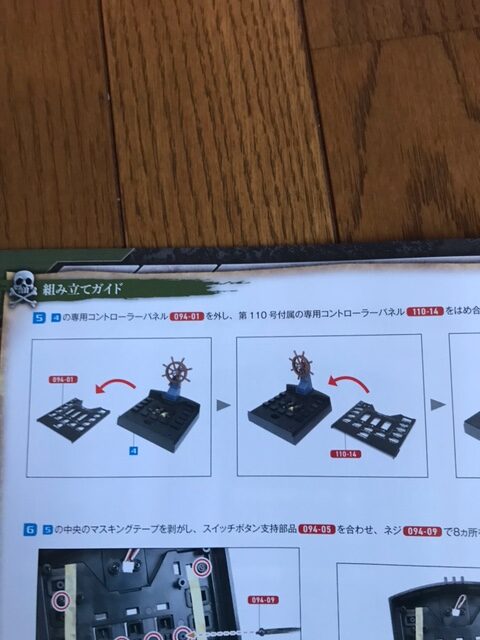

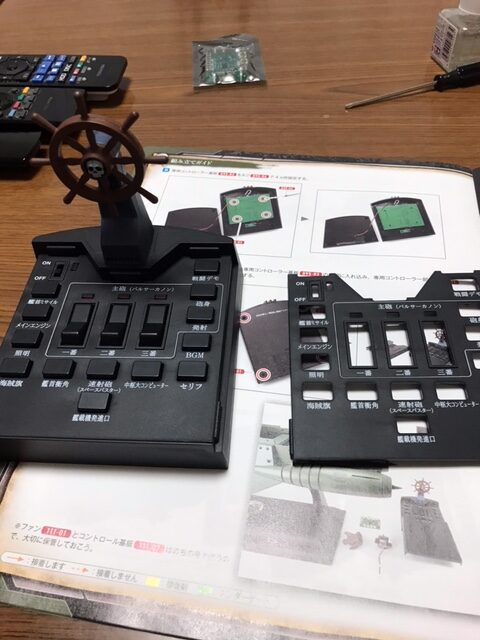

専用コントローラーパネル094-01 を外し、第110号の専用コントローラーパネル110-14をはめ合わせる。

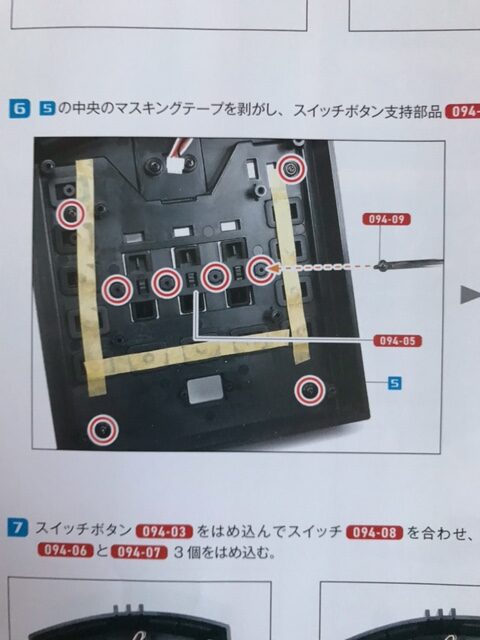

中央のマスキングテープを剥がし、スイッチボタン支持部品094-05を合わせ、ネジ094-09で8ヵ所を固定する。

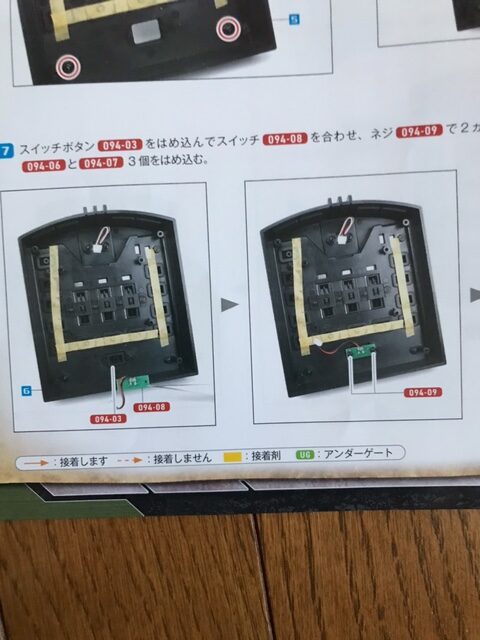

スイッチボタン094-03をはめ込んでスイッチ094-08を合わせ、ネジ094-09で2ヵ所を固定する。インジケーターパーツ094-06と094-07 3個をはめ込む。

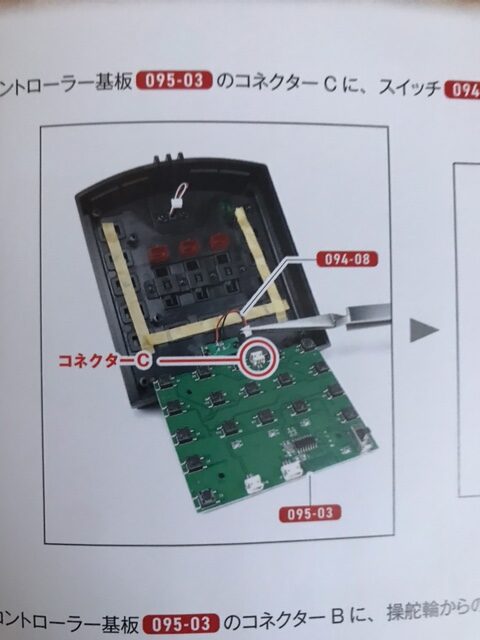

専用コントローラー基板095-03のコネクターCに、スイッチ094-08のケーブルを接続する。

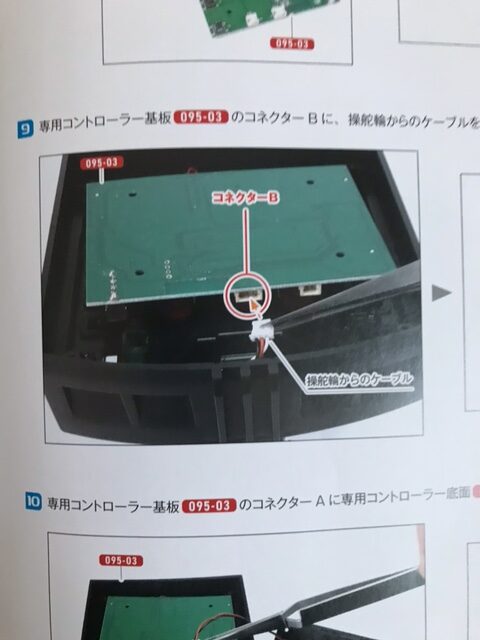

専用コントローラー基板095-03のコネクターBに、操舵輪からのケーブルを接続する。

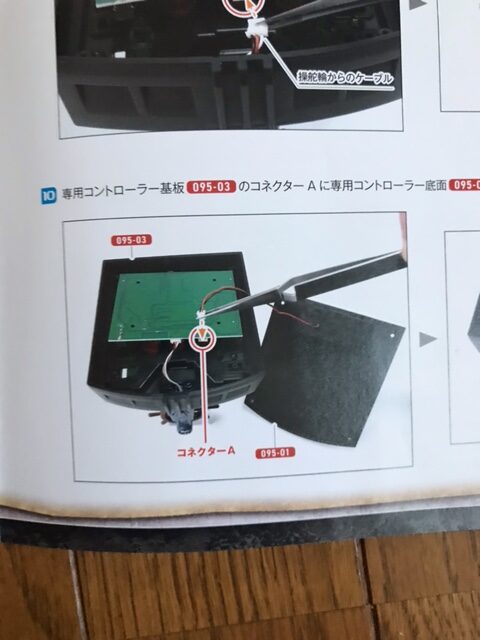

専用コントローラー基板095-03のコネクターAに専用コントローラー底面095-01のケーブルを接続する。

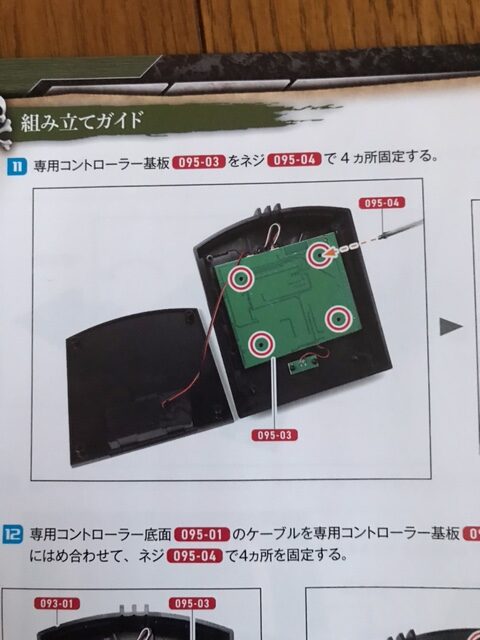

専用コントローラー基板095-03をネジ095-04で4ヵ所固定する。

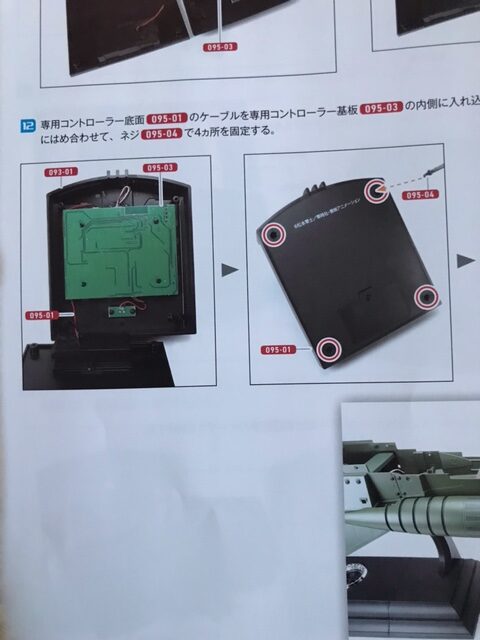

専用コントローラー底面095-01のケーブルを専用コントローラー基板095-03の内側に入れ込み、専用コントローラー部品093-01にはめ合わせて、ネジ095-04で4ヵ所を固定する。
組み立てた感想
今回は、船尾楼の組み立て⑦ 第三砲塔の組み立て 専用コントローラーパネルの交換を行った。
一度組み立てたコントローラーをバラして再度組み立てを行うのは正直シンドかった。第三砲との組み立てはクッションとなるシールを貼るだけなのだが、以前の組み立てでできなかったのだろうか。

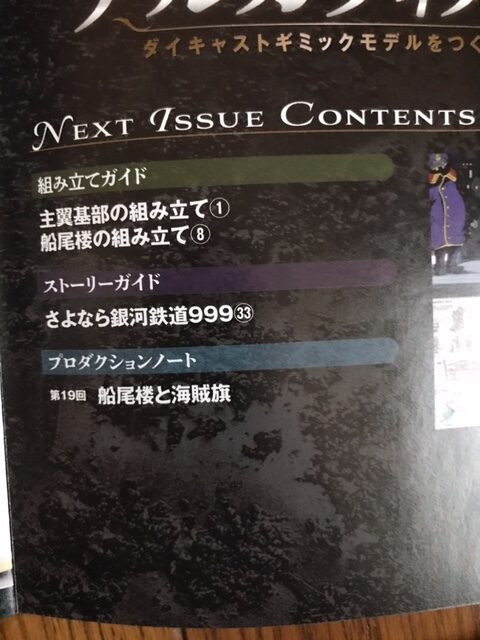

組み立てガイドの次回予告をみると、「主翼基部の組み立て① 船尾楼の組み立て⑧」とある。次第に組み立て作業のボリュームが増えているように感じる。
今回受け取ったぶんは10号分ある。引き続き、立て作業の内容をこのプログ内でアップしていこうと思う。
全長1000mmもあるので、相当な大きなになるのは分かってはいるが、組み上がってくると実感が増してくる。
「どくろの旗をかかげ、信じる者のために命をかけて戦う男の艦がいまここに！！」の言葉を胸に秘め作業を続けることにしよう。
ともかく、「海賊戦艦 アルカディア号 」完成まで、残り14号。
